Artikelnummer: 137765

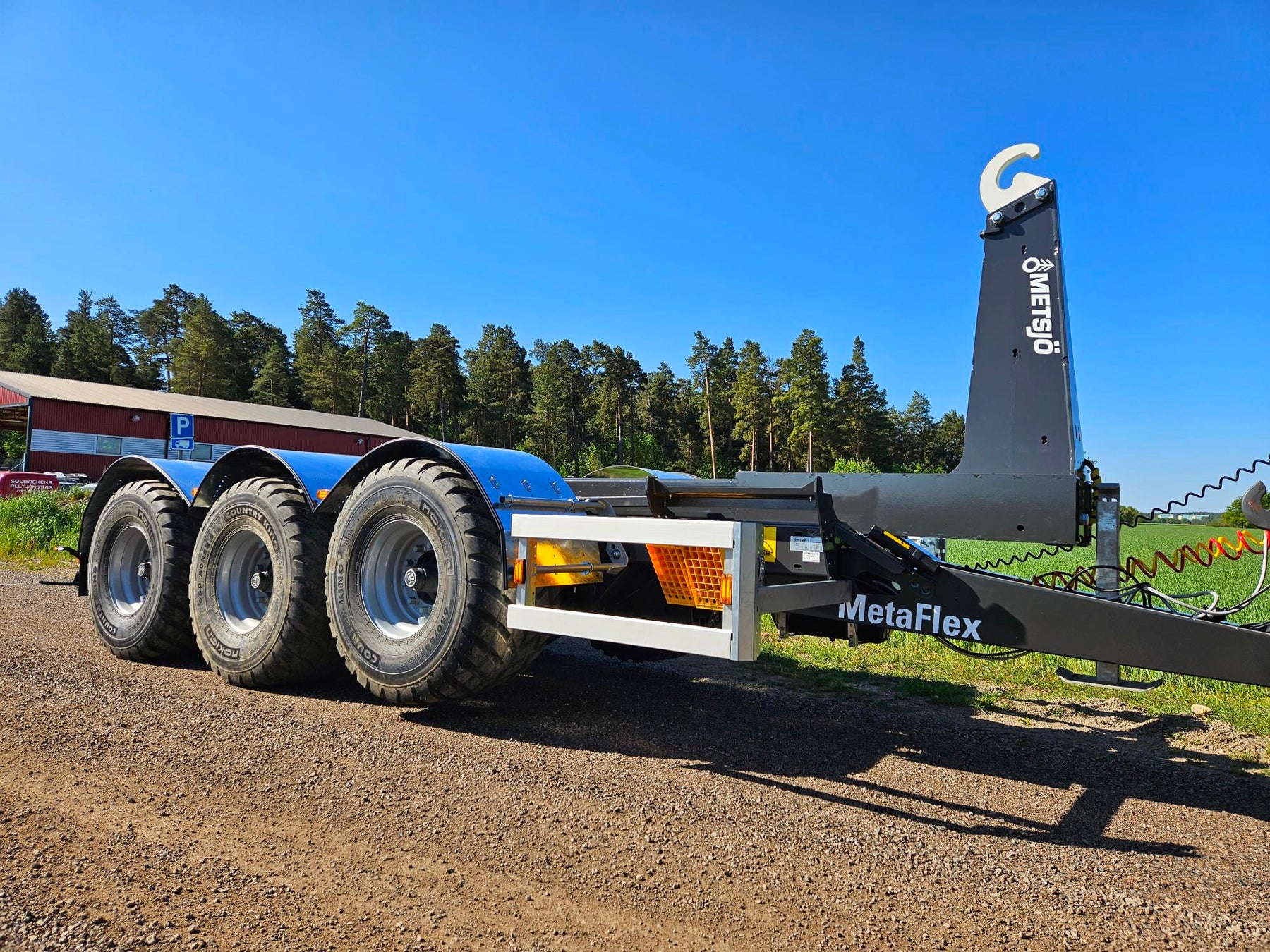

Rullflak SIS 3021, SS 3659, DIN 30722. Lyftbygelhöjd fast krok 1450mm - 1570mm
Rullflaklängder 5000mm - 6500mm, valfri stödlast mot dragare
Axlar: Hel axelkropp 120x120, Avstånd över navflänsar 2 000 mm
Belastning 10,5 ton vid 62 km. Laserriktade. Ytbehandlade enligt KTL- metoden, svart
Avstånd mellan boggiaxlar cc 1305 mm. Axelupphängning "Road"
Medspårande axel med hydraulisk låsning vid backning (axel 3)
Anslutning 280x335x10 kupolmutter
Kommunicerande kärl: Hydrauliskt reglerbart chassi 350 mm från förarplatsen
Bromsstorlek: 410x120. Hydrauliska bromsar på alla hjul - enligt VVFS 2003: 20, 5 Kap. 12 §
Automatbromsarmar AGS. Max 110 bar hydraultryck. Skyddsplåt förhindrar smuts i trumma
Hydrauluttag mot traktorn: 3 DV + friretur + broms, Elsystem 12 Volt
Reglering från förarplats: tipp/växling - skjutbart torn/dubbeluttag bak - markstöd/styrlås (höjd- och sidreglering)
Tippkraft 22 ton, tippvinkel 52º. Oljevolym vid tippning 29L
Växlingskraft 22 ton. Oljevolym vid växling 18L
Oljevolym traktor: 29L/210 bar, Oljetank i traktor: min. 47L
Belysning enligt TSV Diod 12/24 Volt 7 pol
Hydraulisk skiftning mellan tipp och växling
Hydrauliskt markstöd
Hydrauluttag bak 1/2 dubbelverkande
Fäste för valbart drag
Fäste för tillval yttre hydraulisk låsning/mekanisk DK låsning
Färg Metsjö grå
Chassivikt 4900 kg, Teknisk belastning 34 500 kg, Nyttolast 29 600 kg
Ytbehandling: Förbehandling med alkalisk avfettning och blästring Sa 2,5
Karosseri kittas.
Lackerat enl. ISO 12944 A3.09. Färgsystem: Epoxiprimer 2 x 70 µm.
Täckfärg: Polyuretan 1 x 60 µm totalskikt ca. 200µm. Korrosivitetklass C4 L
Kringutrustning:
Höjd- och sidreglering av chassit från förarplatsen, 117381
Bultbart bakdrag + eluttag 7 pol, 105366
Medspårande axel 3
Våra flakväxlare använder en teleskopisk tippfunktion vilket gör vår tippfunktion snabb och stark.
Teleskopiskt torn
Flexibel viktfördelning
Våra flakväxlare har teleskopiska torn för att vara kompakta och smidiga, med möjlighet till att justera sin viktöverföring till traktorn. Samtidigt som de kan ta långa flak och har en smidig växlingsprocess
TELESKOPISKT VÄXLINGSYSTEM
Låg egenvikt
Vårt teleskopiska växlingssystem ger geometriska fördelar med stor kraftutväxling, vilket ger våra växlare en låg egenvikt och ett snabbt och starkt förlopp.
Laserriktade axlar
Följsamhet och effektivitet
Vi laserriktar våra BPW axlar för en optimal följsamhet, reducerat däckslitage och bränsle-förbrukning. Det bevisas i oberoende studier att vårt system har ca 25% mindre bränsleförbrukning och ca 50% lägre markpackning jämfört med konventionella system.
Hydraulisk säkerhetsstödbalk
säkerhet
Vi använder en hydraulisk säkerhetsstödbalk bak som kan skjutas ned i marken vid växling för reducerad negativ kraft på traktorn. Vi rekommenderar att säkerhetsstödbalken är 10 cm ovanför marken vid växling så att man kan rulla under växlingsprocessen. När containern rör rullarna komprimeras hjulen och balken når marken när den negativa kraften är som störst.
Stora hjul inom laglig bredd
Framkomlighet
Vårt fokus på lantbruket har gjort att vi med åren utvecklat en konstruktion som möjliggör riktigt stora hjul inom laglig bredd
Hydraulisk axelupphängning
Komfort och stabilitet
Nivilering av chassit höger/ vänster sida 35cm möjlig från förarhytten. Detta möjliggör större säkerhet och bättre geometri vid växling samt arbete i sluttningar.
Vår hydrauliska axelupphängning med kommunicerande kärl teknik har en bred bas och en stabil gång.
Låg chassihöjd
Stabil och effektiv växling
Desto lägre en flakväxlare är, desto bättre är geometrin för växling av flak. På Metsjö är vi mästare på att bygga våra vagnar låga.
Styrande axel bak
Följsamhet och skonsamhet
Styrande axel bak är standard på våra större vagnar, axeln rätas när man sätter tryck på den.
Man kan uppgradera styrningen till manuell tvångsstyrning där man kan forcera axeln med traktorns hydraulreglage.
Eller uppgradera till helt automatisk styrning som agerar proportionellt med vagnens hastighet.
