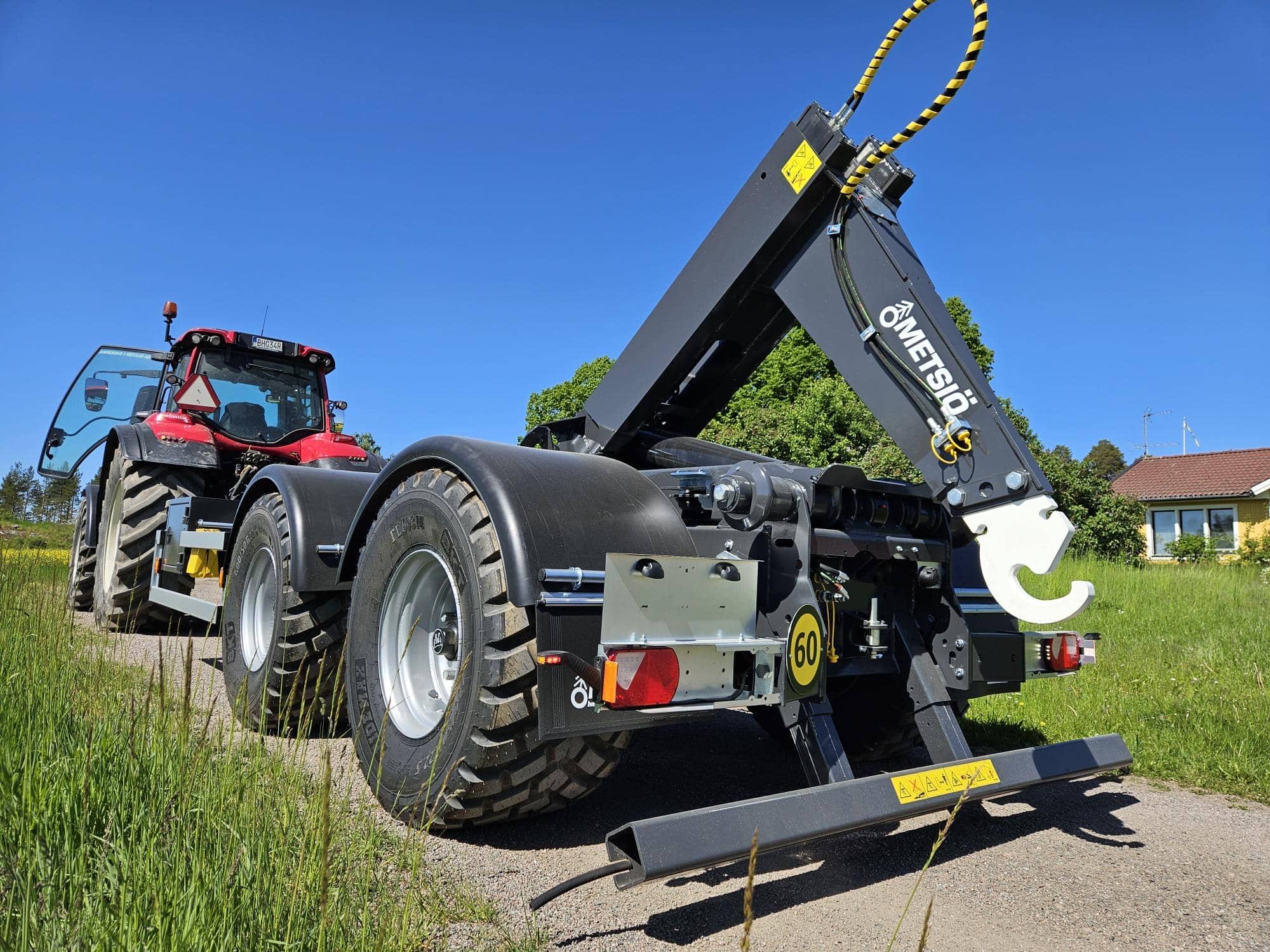

Säker containerväxling på flakväxlare – negativ stödlast, underkörningsskydd och hydraulisk säkerhetsstödbalk
Containerväxling är ett av de mest krävande momenten med en traktordragen flakväxlare – och ett av de moment där risken för allvarliga olyckor är som störst. Den kraft som uppstår när en tung container lyfts upp på flakväxlaren belastar draganslutningen på ett sätt som varken traktorn eller kopplingen är konstruerade för att hantera utan rätt säkerhetssystem. Trots det saknar de flesta flakväxlare på marknaden ett fullständigt skydd mot denna kraft.
På Metsjös större flakväxlare är en hydraulisk säkerhetsstödbalk bak standard. Den är EU-typgodkänd som underkörningsskydd – och eliminerar samtidigt den negativa stödlasten vid draget under containerväxling. En komponent som gör två kritiska säkerhetsjobb. Det är en lösning som är unik på marknaden.
När en tung container växlas upp på en traktordragen flakväxlare uppstår en fysikalisk kraft som de flesta lantbrukare aldrig ser men som varje konstruktör måste lösa: en negativ kraft vid draget – även kallad negativ stödlast. Den drar i traktorns koppling bakåt och uppåt – i en riktning som varken traktordrag eller toppstångsfäste är konstruerade för att handera utan rätt säkerhetssystem. Med andra fabrikat av traktordragna flakväxlare har allvarliga olyckor inträffat till följd av just detta – där kopplingen lyfts, traktorns bakhjul stigit från marken och kopplingen riskerat att losna. Metsjös hydrauliska säkerhetsstödbalk är konstruerad för att aktivt förhindra att denna kraftsekvens kan uppstå.
Det faktum att vissa tillverkare på marknaden nu börjat kommunicera om negativ stödlast vid draget bekräftar att problemet är reellt och välkänt i branschen. Men att känna till problemet är inte detsamma som att lösa det – och skillnaden mellan att minimera och eliminera den negativa stödlasten kan i värsta fall vara skillnaden mellan en säker och en osäker växling.
Varför negativ stödlast uppstår vid containerväxling
När flakväxlarens teleskoptorn reser sig och kroken griper tag i containern skapas ett kraftpar. Tornets rörelse uppåt och framåt – beskriven i detalj i geometriartikeln – skapar en reaktionskraft uppåt och bakåt i draganslutningen. Vid växling av tunga containrar – exempelvis fulla spannmålscontainrar eller tunga maskiner – kan denna negativa stödlast uppgå till flera ton.
Problemet är att traktordrag och kopplingsögla är konstruerade för att dra framåt – inte för att ta emot stora krafter bakåt och uppåt. Överbelastas draget kan följderna bli allvarliga:
- Deformation av traktordragets konstruktion
- Överbelastning av kopplingsögla och kopplingspunkt
- I extrema fall: att traktorn lyfter bakifrån med förödande konsekvenser
De flesta förare av traktordragna flakväxlare har upplevt hur traktorns bakhjul lättar något när en tung container börjar lyftas – en välkänd känsla som visar att negativ stödlast är ett reellt och påtagligt fenomen, inte ett teoretiskt problem. I normala fall är denna rörelse hanterbar. Men vid växling av mycket tunga containrar, felaktig placering eller otillräckliga säkerhetssystem kan kraftsekvensen eskalera okontrollerat.
Metsjös grundkonstruktion minskar den negativa stödlasten
Innan säkerhetsstödbalken ens aktiveras har Metsjös grundkonstruktion redan minimerat den negativa stödlasten vid draget. Flera konstruktionsval samverkar:
Pivotpunktens placering framför bakaxeln – när tornets pivotpunkt sitter framför bakaxeln skapar tornkraftens vertikala komponent ett nedtryckande moment vid draget som motverkar den negativa stödlasten. Konkurrenter som placerar pivoten längre bak – eller bakom bakaxeln – får istället ett system där tornkraften förstärker den negativa stödlasten.
Bakre axeln placerad så långt bak som möjligt – containervikten landar på rullen bakom bakre axeln. Ju längre bak axeln sitter, desto kortare blir momentarmen mellan rullen och axeln – och desto mindre negativ stödlast uppstår. Mer av containervikten tas upp av axeln och mindre belastar draget.
Hydraulisk fjädring med chassisänkning – genom att sänka chassit via den hydrauliska fjädringen innan växling sänks draghöjden, tornets pivothöjd förändras och axlarnas lastupptagning förbättras. Sammantaget minskar den negativa stödlasten ytterligare.
Kortare totallängd – Metsjös vagnar är konstruktionsmässigt kortare än många konkurrenters – bland annat tack vare det långa teleskopiska tornet som beskrivs i tornartikeln. Det ger bättre geometriska proportioner och bidrar till lägre negativ stödlast vid växling.
Låg chassihöjd – Metsjö bygger marknadens lägst byggda flakväxlare, beskrivet i detalj i bygghöjdsartikeln. Lägre drag minskar momentarmen för de horisontella krafterna i systemet och bidrar tillsammans med övriga konstruktionsval till att hålla den negativa stödlasten så låg som möjligt.
Metsjös säkerhetsstödbalk är alltså det sista ledet i ett system som börjar med en grundkonstruktion som redan från start minimerar den negativa stödlasten – och sedan eliminerar den som återstår via markstödet.
Hur andra tillverkare hanterar problemet – och varför det inte räcker
De flesta konkurrenter löser problemet med en mekanisk eller hydraulisk anslutning till traktorns toppstångsfäste. Systemet spjärnar mot traktorn uppifrån och är tänkt att ta upp den negativa stödlasten via trepunktslyftets övre länk. Andra tillverkare använder en cylinder som trycker ned på bakaxeln för att reducera kraften.
Det finns allvarliga problem med samtliga dessa lösningar:
Toppstångsfästet är besvärligt att ansluta. Det kräver att vagnen och traktorn är exakt rakt placerade mot varandra. I praktiken är detta tidskrävande och frustrerande i fält.
Kräver traktoranpassning. Toppstångsfästet varierar mellan traktormärken och modeller. I vissa fall krävs ombyggnation av traktorn för att systemet ska fungera korrekt.
Inget passivt skydd vid hydraulikfel. Om hydraulcylindern i toppstångssystemet fallerar under pågående växling finns inget passivt skydd. Den negativa stödlasten överförs direkt och okontrollerat till traktorn.
Cylinder på bakaxeln reducerar men eliminerar inte. En cylinder som trycker ned på sista axeln minskar den negativa stödlasten men eliminerar den inte. Vid de tyngsta lasterna är skyddet otillräckligt – och lösningen fungerar inte på vagnar med parabolisk fjädring utan en separat tilläggskonstruktion.
Metsjös lösning: hydraulisk säkerhetsstödbalk – två säkerhetsfunktioner i en komponent
På MetaFlex 50–65 komkärl och uppåt är ett hydrauliskt markstöd bak – en hydraulisk säkerhetsstödbalk – standard. Komponenten är EU-typgodkänd som underkörningsskydd och fyller samtidigt funktionen att eliminera negativ stödlast vid draget – två kritiska säkerhetsfunktioner i en och samma konstruktion. Inget extra hydrauluttag krävs – systemet är smart kopplat tillsammans med chassiregleringen och styrningens hydrauluttag. Ingen konkurrerande lösning uppfyller båda säkerhetskraven simultant.
Principen är enkel men effektiv: istället för att försöka ta upp den negativa stödlasten via traktorn elimineras den vid källan genom att ge flakväxlaren en egen stödpunkt i marken.
Så här fungerar systemet:
Innan växling sänks säkerhetsstödbalken hydrauliskt till ca 10 cm över marken. Vagnen kan fortfarande rulla i detta läge – containerväxlingen sker med rullning för en mjukare och mer kontrollerad process. När containern väl når rullarna och börjar komprimera hjulen är den negativa stödlasten vid draget som störst. Det är exakt i detta moment som balken når marken och tar upp kraften – utan att traktorn belastas.
Systemet är utrustat med en hydraulcylinder på vardera sida av stödbalken – två separata cylindrar som ger robust och symmetrisk kraftupptagning mot marken.
Resultatet är att den negativa stödlasten vid draget elimineras, traktorn skyddas aktivt och hela växlingsprocessen blir säkrare och mer kontrollerad.
Automatiserad funktion via ISOBUS och radiostyrning
För den som har ISOBUS eller radiostyrning kan stödbalkens rörelse ned och upp automatiseras som en del av växlingsprocessen – föraren behöver inte aktivt tänka på den. Säkerhetsstödbalken sänks automatiskt innan växling påbörjas och höjs när växlingen är klar, vilket gör hela operationen smidigare och minskar risken för att steget glöms bort.
Ytterligare säkerhetsmarginal med hydraulisk fjädring
På MetaFlex-modeller med hydraulisk fjädring kan man dessutom sänka chassit på axlarna via fjädringen innan växling. Det ger tre parallella fördelar:
- Lägre tyngdpunkt på vagnen under växling
- Ökad växlingskraft och stabilitet
- Ytterligare minskning av den negativa stödlasten vid draget
Kombinationen av hydrauliskt markstöd och chassisänkning via hydraulisk fjädring ger ett dubbelt skyddssystem som ingen annan tillverkare på marknaden erbjuder.
Metsjös åtagande för EU-typgodkännande genomsyrar hela MetaFlex-programmet. Utöver att säkerhetsstödbalken är EU-typgodkänd som underkörningsskydd är samtliga MetaQ-modeller och MetaFlex-modeller med hydraulisk fjädring EU-typgodkända för körning i upp till 60 km/h. Det innebär att Metsjös säkerhetslösningar inte bara är konstruerade för att fungera – de är certifierade för att uppfylla de strängaste europeiska kraven.
Tillval: rulle för rullning med balken helt nedsänkt
För den som vill köra med säkerhetsstödbalken helt i marknivå under hela växlingsprocessen erbjuder Metsjö ett tillval med en rulle (art nr 143581) monterad på balken. Det gör det möjligt att rulla vagnen med balken helt nedsänkt – utan friktion mot marken.
Kombination med hydrauliskt utskjutningsbart underkörningsskydd
Säkerhetsstödbalken kan kombineras med Metsjös EU-typgodkända hydrauliskt utskjutningsbara underkörningsskydd bak (art nr 173137). Skyddet skjuter ut 833 mm och är utrustat med en säkerhetsfunktion som förhindrar att tipp eller skift kan ske när underkörningsskyddet är utskjutet.
Syftet med det utskjutningsbara underkörningsskyddet är att möjliggöra transport av längre containrar – vilket ger nya möjligheter för transport av exceptionellt stora laster. Läs mer om detta i vår nyhet om MetaFlex 50 m transportkapacitet.
Sammanfattning – Metsjös säkerhetssystem vid containerväxling
| Egenskap | Metsjö MetaFlex | Toppstångsfäste (konkurrenter) | Cylinder på bakaxeln (konkurrenter) |
|---|---|---|---|
| Eliminerar negativ stödlast vid draget | Ja – aktivt via markstöd i marken | Nej – för kraften via traktorn | Nej – reducerar bara delvis |
| EU-typgodkänd säkerhetskomponent | Ja – underkörningsskydd + markstöd | Nej | Nej |
| Kräver exakt placering vid anslutning | Nej | Ja | Nej |
| Kräver traktoranpassning | Nej | Ofta | Nej |
| Två separata cylindrar för symmetrisk kraftupptagning | Ja | Nej | Nej |
| Fungerar med alla fjädringstyper | Ja | Ja | Delvis – ej parabolisk fjädring utan tilläggskonstruktion |
| Möjliggör rullning under växling | Ja | Ja | Ja |
| Automatisering via ISOBUS/radio | Ja – stödbalken sänks och höjs automatiskt | Nej | Nej |
| Grundkonstruktion minimerar negativ stödlast | Ja – pivot, axelplacering, chassihöjd, längd | Nej | Nej |
| Standard på modell | MetaFlex 50–65 och uppåt | Varierar | Varierar |
Vanliga frågor om negativ stödlast och säkerhetsstödbalk
Vad är negativ stödlast vid draget?
Negativ stödlast – även kallad negativ kraft vid draget – är den bakåt- och uppåtriktade kraft som uppstår i draganslutningen när en tung container växlas upp på en flakväxlare. Traktordrag och kopplingsögla är konstruerade för att dra framåt – inte för att ta emot stora krafter i motsatt riktning. Utan skydd kan draget överbelastas eller i extrema fall orsaka att traktorn lyfter bakifrån.
Varför räcker inte ett toppstångsfäste?
Toppstångsfästet är besvärligt att ansluta, kräver exakt rakt placering mot traktorn, kan kräva traktoranpassning och saknar passivt skydd om hydraulcylindern fallerar. Det överför dessutom den negativa stödlasten till traktorn snarare än att eliminera den.
Vad är skillnaden mellan Metsjös markstöd och en cylinder på bakaxeln?
En cylinder på bakaxeln trycker ned axeln och reducerar den negativa stödlasten – men eliminerar den inte. Vid de tyngsta lasterna är skyddet otillräckligt, och lösningen fungerar inte på vagnar med parabolisk fjädring utan tilläggskonstruktion. Metsjös hydrauliska markstöd ger flakväxlaren en egen stödpunkt i marken och eliminerar den negativa stödlasten vid källan – oberoende av axelkonfiguration och lastvikt.
Känner andra tillverkare till problemet med negativ stödlast?
Ja – problemet är välkänt i branschen och vissa tillverkare kommunicerar nu att deras system minimerar den negativa stödlasten vid draget. Men minimering är inte eliminering. Metsjös hydrauliska markstöd är den enda lösningen som eliminerar den negativa stödlasten vid källan – oberoende av lastvikt och fjädringstyp – och som samtidigt är EU-typgodkänd som underkörningsskydd.
Varför placerar Metsjö tornets pivot framför bakaxeln?
Pivotpunktens placering framför bakaxeln innebär att tornkraftens vertikala komponent skapar ett nedtryckande moment vid draget som motverkar den negativa stödlasten. Konkurrenter med pivot längre bak eller bakom bakaxeln får istället ett system där tornkraften förstärker den negativa stödlasten – vilket kräver kraftigare kompensationslösningar.
Vad innebär det att säkerhetsstödbalken är EU-typgodkänd?
Säkerhetsstödbalken är EU-typgodkänd som underkörningsskydd – vilket innebär att den uppfyller de lagstadgade kraven för skydd mot underkörning bakifrån. Samtidigt fyller den funktionen att eliminera negativ stödlast under containerväxling. En komponent som uppfyller två kritiska säkerhetskrav – något ingen konkurrerande lösning gör.
Varför har stödbalken cylindrar på båda sidor?
Säkerhetsstödbalken är utrustad med en hydraulcylinder på vardera sida – två separata cylindrar som ger symmetrisk och robust kraftupptagning mot marken. Det säkerställer att balken tar upp den negativa stödlasten jämnt och stabilt oavsett hur containern är lastad.
På vilka modeller är säkerhetsstödbalken standard?
Hydraulisk säkerhetsstödbalk bak är standard på MetaFlex 50–65 komkärl och samtliga större MetaFlex-modeller.
Behöver jag tänka på att sänka ned stödbalken innan varje växling?
Inte om du har ISOBUS eller radiostyrning – då kan stödbalkens rörelse ned och upp automatiseras som en del av växlingsprocessen. Utan automatisering rekommenderar vi att stödbalken sänks till ca 10 cm ovan mark innan växling påbörjas.
Kan jag rulla under växling med stödbalken nedsänkt?
Ja – vi rekommenderar att stödbalken hålls ca 10 cm ovan mark under växling, vilket möjliggör rullning. Med tillvalet rulle (art nr 143581) kan balken vara helt i marknivå under hela växlingsprocessen.
Vad gör chassisänkning med hydraulisk fjädring vid växling?
Att sänka chassit via den hydrauliska fjädringen innan växling sänker tyngdpunkten, ökar växlingskraften och stabiliteten samt minskar den negativa stödlasten ytterligare. I kombination med säkerhetsstödbalken ger det ett dubbelt skyddssystem som är unikt på marknaden.
Kan säkerhetsstödbalken kombineras med utskjutningsbart underkörningsskydd?
Ja – stödbalken kan kombineras med Metsjös EU-typgodkända hydrauliskt utskjutningsbara underkörningsskydd bak (art nr 173137, utskjutning 833 mm) för transport av längre containrar. En inbyggd säkerhetsfunktion förhindrar att tipp eller skift aktiveras när underkörningsskyddet är utskjutet.
